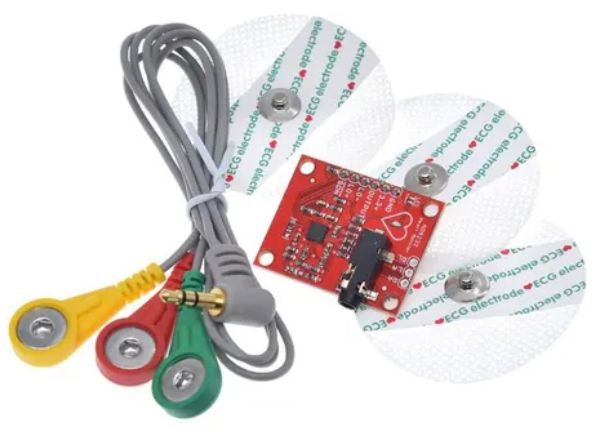

Módulo Sensor AD8232 Kit ECG Pulso e Frequência Cardíaca - Batimento

DESCRIÇÃO

O Monitor de freqüência cardíaca AD8232 é uma placa econômica utilizada para medir a atividade elétrica do coração. Esta atividade elétrica pode ser traçada como um ECG ou eletrocardiograma e fornecendo dados em forma de uma leitura analógica. Os ECGs podem ser extremamente ruidosos, o monitor de freqüência cardíaca AD8232 atua como um amplificador operacional para ajudar a obter um sinal claro dos intervalos PR e QT facilmente.

O AD8232 é um bloco de condicionamento de sinal integrado para ECG e outras aplicações de medição biopotenciais. Ele é projetado para extrair, amplificar e filtrar pequenos sinais biopotenciais na presença de condições ruidosas, como aquelas criadas por posicionamento de eletrodo entre outras.

O monitor de freqüência cardíaca AD8232 fornece nove conexões do CI AD8232 que você pode soldar pinos, fios ou outros conectores. SDN, LO +, LO-, OUTPUT, 3.3V, GND fornecem os pinos essenciais para operar este monitor com um Arduino ou outra placa de desenvolvimento. Também são fornecidos nesta placa os pinos RA (Braço Direito), LA (Braço Esquerdo) e RL (Perna Direita) para anexar e usar seus próprios sensores personalizados. Além disso, há uma luz indicadora LED que vai pulsar ao ritmo de um batimento cardíaco. O Eletrodo para Monitor de Frequencia Cardíaca ECG é necessário para usar o monitor cardíaco.

Importante: Este produto NÃO é um dispositivo médico e não se destina a ser utilizado como tal ou como um acessório para tal, nem diagnosticar ou tratar quaisquer condições.


Características:

- Sensor de Batimentos Cardíacos AD8232;
- Monitor de Batimentos Cardíacos;
- Sensor Cardíaco Arduino AD8232;
- Utilizado para medir a atividade elétrica do coração;
- ECG portátil;
- Projetado para extrair, amplificar e filtrar sinais biopotenciais;
- Luz indicadora de LED que pulsa ao ritmo da batida do coração;
- Possibilita fixar pinos e usar sensores personalizados RA (braço direito), LA (Braço Esquerdo) e RL (Perna Direita);
- Saída Analógica;
- Tensão de operação - 3.3V
- Detecção de cabos conectados
- Pino Shutdown
- LED de indicação
- Plug Jack 3,5mm para conexão de eletrodos
