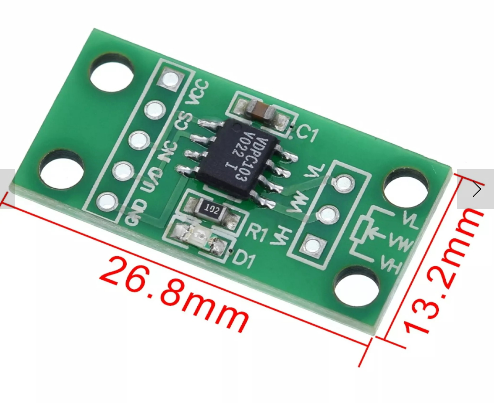

O Módulo Potenciômetro Digital X9C103S é um interessante item para o seu projeto, pois permite controlar, através de pulsos e de forma digital, a resistência na saída do módulo.
Conexões do módulo:
- VCC: 5 VDC
- GND: Negativo/Terra
- CS: ativa/desativa o módulo (1 = desativado, 0 = ativo)
- INC: Pino que define o aumento ou diminuição da resistência
- VL: Terminal que diminui a resistência ao aumentar o número de pulsos
- VM: Saída do sinal do potenciômetro (pino central)
- VH: Terminal que aumenta a resistência ao diminuir o número de pulsos
- U/D: Define se aumenta (High ou 1) ou diminui (LOW ou 0) a resistência
Especificações:
- Potenciômetro digital
- Controlador: X9C103S
- Resistência máxima: 10K ohms
- Resistência mínima: 40 ohms
- Tensão de operação: 3 a 5 VDC
- Corrente de operação: <3 mA
- Passos: 99 (101 ohms por passo)
- Temperatura de operação: -65 a +150ºC
- Dimensões: 27mm x 13mm x 3mm
