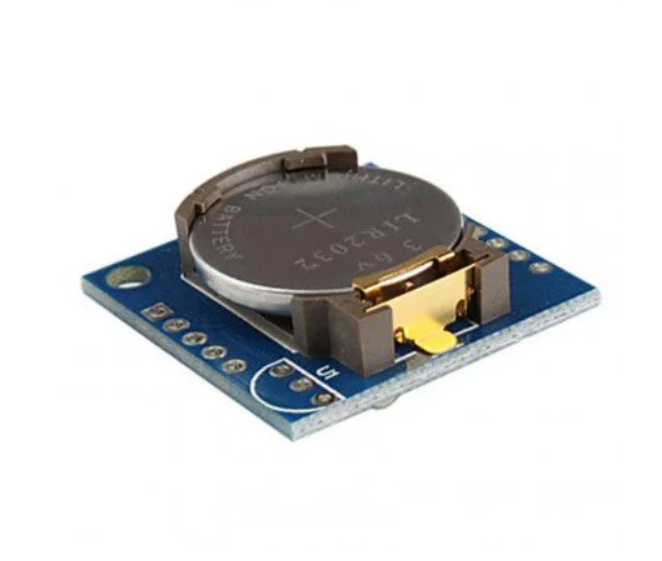

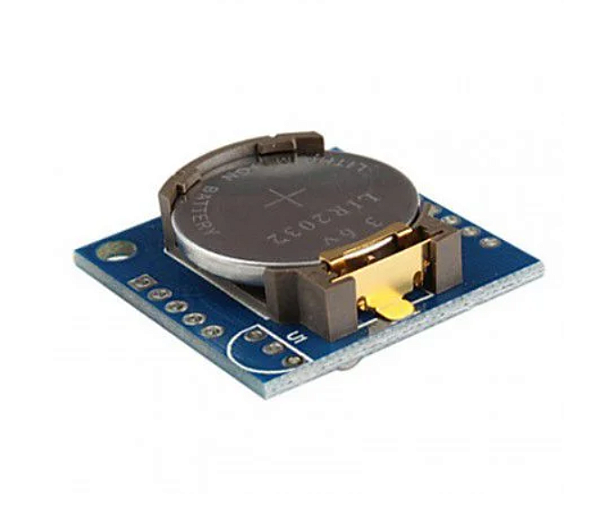

Módulo Real Time Clock RTC DS1307
Este Módulo Real Time Clock (RTC) é de baixo consumo, possui calendário completo e mais 56 bytes de SRAM, sendo capaz de fornecer informações como segundo, minutos, dia, data, mês e ano.Ele possui ainda uma EEPROM 24C32, que pode ser usada para gravar dados.
Comunicação:
Esse sensor utiliza o protocolo de comunicação I2C. O I2C é um protocolo de baixa velocidade de comunicação criado pela Philips para comunicação entre placa mãe e dispositivos, Sistemas Embarcados e circuitos de celulares.
O I2C, além de definir um protocolo, é também composto do barramento que é conhecido como TWI (Two Wire Interface), um barramento de dois fios composto por um fio para Clock (SCL) e outro para Dados (SDA). Cada um conectado a um resistor que funciona como PullUp para o VCC.
O I2C é composto por dois tipos de dispositivos, Mestre e Slave, sendo que normalmente um barramento é controlado por um Mestre, e possui diversos outros Slaves, porém é possível implementar um barramento com outros Mestres que solicitam o controle temporariamente do Barramento.
Pinagem:
- Vcc : Alimentação de 4,5V à 5V;
- GND : 0V;
- SCL (Slave_Clock) : Clock de saída para o Mestre (Protocolo I2C);
- SDA (Slave_Data) : Dados de saída para o Mestre (Protocolo I2C);
Características:
DS1307
- Conta segundos, minutos, horas (formato 12h e 24h), dias da semana, dias do mês, meses e anos (de 2000 a 2099).
- 56 bytes de SRAM;
- Interface Serial Protocolo I2C;
- Tensão: 4,5V ~ 5,5V;
- Corrente: 1,5mA;
AT24C32:
- Interface serial I2C;
- Memória: 4K x 8 bits (32Kbit);
- Tensão: 4,5V ~ 5,5V;
- Retenção de dados: 100 anos
- Dimensões: 29mm x 26mm.
