Placa de distribuição de energia Matek Systems PDB XT60 com BEC 5V e 12V, cobre 2oz

A placa de distribuição PDB-XT60 foi projetada para oferecer o máximo desempenho e confiabilidade em uma placa de circuito impresso de 36*50mm e 4 camadas. Ela distribui energia de uma bateria LiPo para até 6 ESCs, além de fornecer saídas CC de 5V sincronizadas e reguladas e saídas CC de 12V linearmente reguladas para alimentar câmeras, servos, receptores de rádio controle, controladores de voo, transmissores de vídeo, LEDs, etc.
Possui um conector XT60 para facilitar a conexão da bateria LiPo.

Descrição:

Geral:
- Faixa de tensão de entrada (operação com LiPo 3S-4S): 9 - 18V DC
- Saídas reguladas de 5V e 12V
- Indicadores de energia LED (saídas de 5V e 12V)
- 6 saídas ESC e 1 par de pads VCC/GND

Saídas ESC:
- Corrente contínua: 25A*4 ou 15A*6
- Corrente de pico (10 segundos/minuto): 30A*4 ou 20A*6

Saída BEC 5V:
- Projetada para receptores RC, controladores de voo, OSD e servos.
- Regulador buck síncrono DC/DC.
- Tensão: 5,0 +/- 0,1 VCC
- Corrente contínua: 2 Amperes (máx. 2,5 A por 10 s/minuto)
- Ondulação de saída: 40 mV (VIn = 16 V, VOut = 5 V a 2 A de carga)
- Tolerante a curto-circuito (5 segundos/minuto)

Saída BEC de 12 V:
- Projetada para transmissor de vídeo ou câmera FPV com regulador linear.
- A bateria deve ser LiPo 4S (13~18V DC)
- Tensão: 12,0 +/- 0,3VDC
- Corrente contínua: 500mA (Máx. 0,8A 5s/minuto)
- Tolerante a curto-circuito (2 segundos/minuto)

BEC 12V @ LiPo 3S -
Tensão de saída = tensão da LiPo 3S - 1V Características

físicas: -
Dimensões: 36 x 50 x 4 mm (sem XT60)
- Montagem: 30,5 x 30,5 mm, Φ3 mm
- Peso: 7,5 g (sem XT60), 11 g (com XT60)

Características:
Cobre de 2 oz, 4 camadas e PCB de 1,6 mm.
Soquete XT60 integrado.

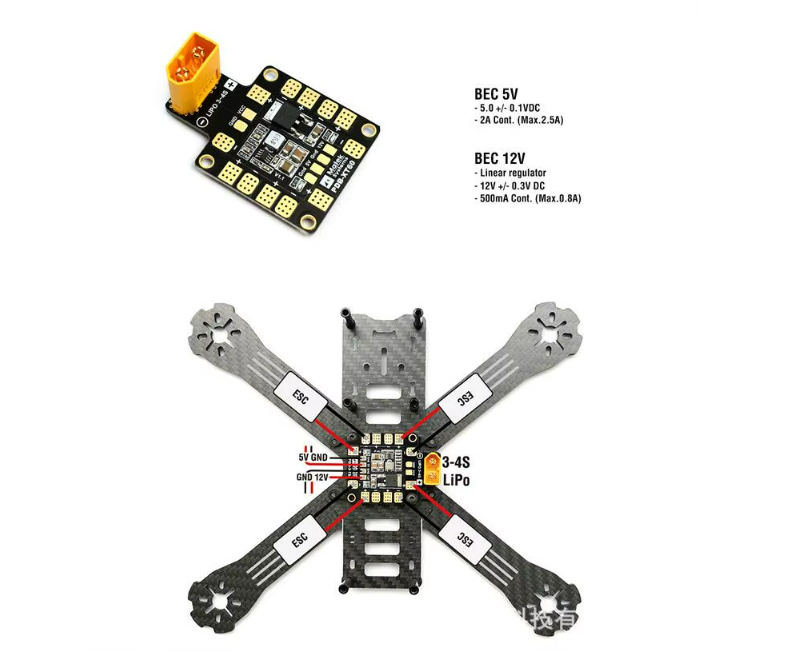

Total de 6 pares de terminais de solda ESC compatíveis com frames tipo H ou X. Saídas de 5V e 12V. Indicadores LED e tolerância a curto-circuito.
