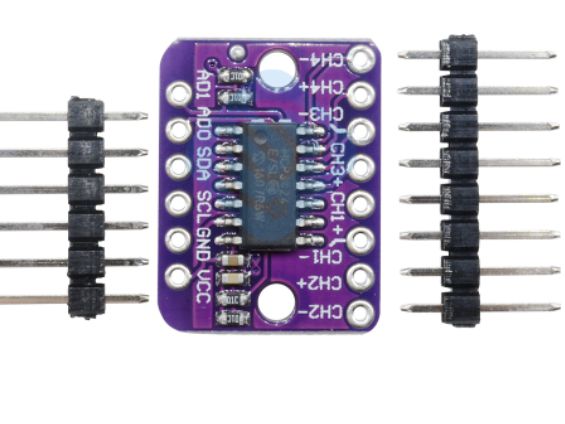

Conversor Analógico Digital MCP3424
Introdução
O módulo integra a microplaqueta do conversor de mcp3432 a/d. O módulo pode fornecer função de entrada analógica para raspberry pi e fornecer entrada analógica de alta precisão para arduino.
Mcp3424 é um dos membros da família conversor de baixo nível de ruído e alta precisão 18 bits delta-sigma analógico-digital (& delta; & sigma; a/d) da série mcp342x. Sua característica é a seguinte:
Auto calibração de deslocamento interno e ganho por cada conversão.
O usuário pode selecionar o ganho pga antes que a conversão analógica para digital ocorra. Isto permite que o dispositivo converta um sinal de entrada muito fraco com alta resolução.
O dispositivo tem dois modos de conversão:
(A) modo de um tiro: o dispositivo executa uma única conversão e entra automaticamente um modo de espera de baixa corrente até receber outro comando de conversão.
B) modo contínuo: a conversão ocorre continuamente à velocidade de conversão definida.
Especificações:
Tensão de funcionamento: 2.7-5.5 v
Standy atual: 300na (5 v)
Temperatura de funcionamento:-40 °c ~ + 125 °c
Referência de tensão a bordo: 2.048 v ± 0.05%, deriva 15 ppm/°c
Amplificador de ganho programável a bordo (pga): x1, x2, x4, x8
Escala completa da entrada diferencial:-2.048 v/pga ~ 2.048 v/pga (por exemplo, pga = 4, escala é-0.512 ~ 0.512 v)
Resolução programável: 12, 14, 16, 18 bits
Taxa de dados programáveis: 240, 60, 15, 3.75 sps
Erro de ganho: 0.05% (pga = 1, 18 bits)
Erro de deslocamento: 15uv (pga = 1, 18 bits)
Interface de entrada: 4 canais diferenciais, encabeçamento do pino de espaçamento de 2.54mm
Relação de saída: i2c, encabeçamento do pino do espaçamento de 2.54mm
Tamanho: 27x16mm
Aplicação:
Detecção de temperatura com rtd, termistor e termopar
Detecção de ponte para pressão, tensão e força
Balanças de pesagem
Medidores De Combustível da bateria
Pacote inclui:
1 * i2c mcp3424 digital módulo de conversão de ADC-4 canais para raspberry pi para arduino
