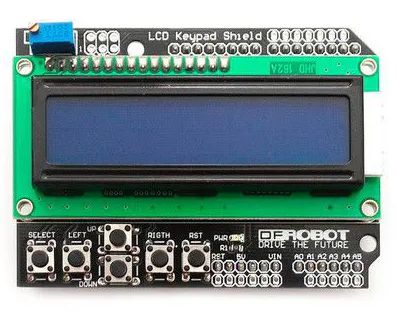

Display LCD 16 X 2 com botões
-
R$ 43,65
-
R$ 45,00
Descrição:
Este shield é popular pela facilidade de uso, combina uma tela LCD com alguns botões para interação, excelente para iniciantes. Possui 16 colunas por 2 linhas e 6 botões, que utilizam apenas uma entrada analógica (A0) das 5 disponíveis.
CARACTERÍSTICAS:
* LCD 16x2
* Teclado de 5 botões programáveis, mais botão de reset.
* Fundo Azul
* Utiliza a biblioteca LCD (LiquidCrystal.h)
* Compatível com Arduino Uno, Arduino Mega, Arduino Leonardo e Freaduino Uno
* Pinos utilizados pela shield: A0, D4, D5, D6, D7, D8, D9, D10
* Dimensões: 1,3cm x 5,8cm x 8cm
TECLADO
O teclado é composto de 5 botões - SELECT, ESQUERDA, PARA CIMA, PARA BAIXO e DIREITA, mais um botão de RESET. Para economizar os recursos de IO digitais , a interface do teclado utiliza apenas um canal de ADC. O valor da tecla é lido através de um divisor de tensão de 5 estágios. Quando a tecla é pressionada, o ADC lê o valor da tensão através do divisor de tensão e, depois, o valor de tensão é comparada à tensão de limiar do valor armazenado em uma matriz para identificar qual tecla foi pressionada.
