Módulo Matriz de LED 8x8 - MAX7219
Módulo Matriz de LED 8x8 MAX7219 Vermelho

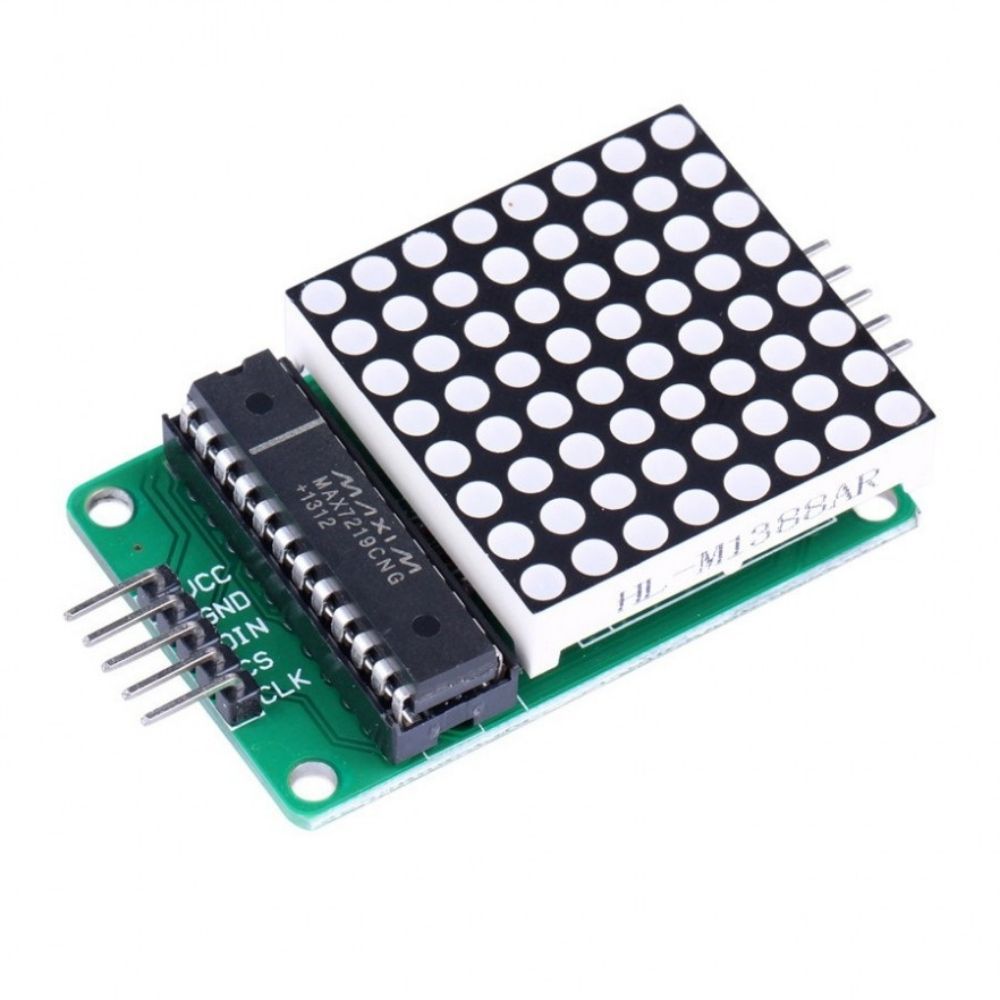

O Módulo Matriz de LED 8x8 MAX7219 Vermelho é um display de LED composto por 64 LEDs catodo comum individuais dispostos em forma de matriz 8x8, controlados pelo CI MAX7219. O MAX7219 é um circuito integrado com a capacidade de controlar até 8 dígitos de display LED 7 segmentos, ou uma matriz 8x8 com 64 LEDs individuais. A entrada de dados é feita de forma serial, reduzindo a quantidade de pinos do microcontrolador. São utilizados apenas 3 pinos para interface com o microcontrolador, DIN, CLK e CS. O pino DIN é utilizado para inserir os bits (16 bits), que é sincronizado pelo pino CLK, o clock de sincronismo definido pelo microcontrolador. O pino CS é utilizado para transferir os 16 bits inseridos para o display.
O Módulo Matriz de LED 8x8 MAX7219 Vermelho pode ser ligado através dos pinos de entrada VCC, GND, DIN, CS e CLK, e pode trabalhar em cascata com mais módulos ligados no pinos de saída VCC, GND, D OUT, CS e CLK.
Especificações Técnicas:
Módulo Matriz de LED 8x8 MAX7219 Vermelho -
Modelo: 8x8 Dot Display
Marca: OEM
Tensão de Operação: 5V
Cor dos LEDs: Vermelho
4 furos para fixação
Dimensões Display: 32mm x 32mm
Controlador: CI MAX 7219
VCC: VCC
GND: GND
DIN: Dados
CS: Load
CLK: Clock
Composição: Metal, Plástico, Placa de Fenolite, Componentes Eletrônicos
Origem: China
Tamanho: 60mm Largura x 37mm de Comprimento x 15mm de Altura
Peso: 22g
