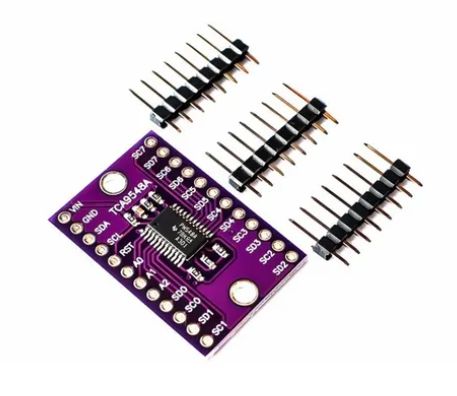

O Multiplexador TCA9548A I2C foi desenvolvido especialmente para atender projetos mais complexos que exigem mais portas de comunicação especiais do tipo I2C, visto que são limitadas na maioria dos microcontroladores.
Vale destacar que esse modelo em especial possibilita controlar mais de um dispositivo que use o mesmo barramento I2C, independente se os sensores ou dispositivos têm um endereço I2C fixo ou o mesmo endereço.
Vale destacar que ele utiliza apenas uma porta I2C do microcontrolador e consegue controlar até outras 8 no mesmo barramento, sem precisar de outros módulos ou componentes para isso.
Vale destacar que o Multiplexador TCA9548A I2C também pode atuar como um conversor de nível, para que você possa ter um barramento de dispositivo variável e tensões operacionais entre 1,8 e 5V DC, suportando o modo operacional usual de 400 kHz usado pela maioria dos dispositivos de barramento I2C.
CARACTERÍSTICAS:
- Multiplexador TCA9548A I2C 1 a 8 Canais;
- Expansor de Portas Analógicas e Digitais;
- Entrada de redefinição ativa-baixa;
- Três pinos de endereço;
- Permite até 8 dispositivos TCA9548A no barramento I2C;
- Controlar dispositivos com endereço I2C fixo ou com o mesmo endereço;
- Seleção de canal através de um barramento I2C, em qualquer combinação;
- Inicialização com todos os canais de comutação desmarcados;
- Switches RON baixos;
- Permite conversão no nível de tensão entre os barramentos de 1,8 V, 2,5 V, 3,3 V e 5 V;
- Acompanha barra de pinos;
- Datasheet TCA9548A.
ESPECIFICAÇÕES:
- Modelo: TCA9548A;
- Canais: 1 a 8 (Bidirecional);
- Barramento: I2C e SMBus;
- Tensão operacional: 1,65 V a 5,5 V;
- Frequência clock: 0 a 400 kHz ;
- Dimensões (CxLxE): 31x21x3mm;
- Peso: 3,5g.
