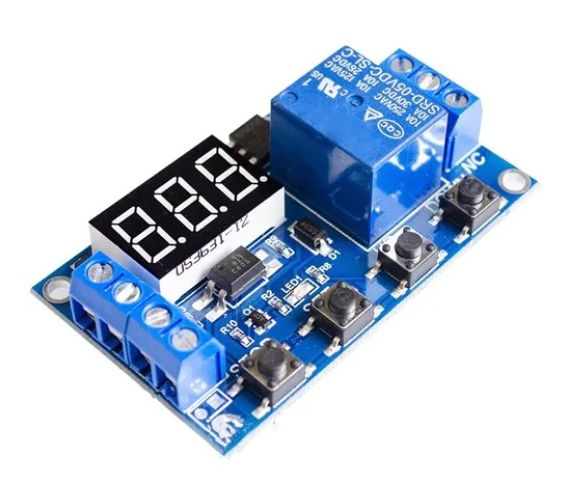

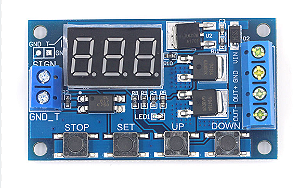

Relé Trigger Temporizador
Módulo de relé unidirecional Desligamento atrasado Desconectado interruptor do circuito do sincronismo do ciclo do atraso do disparo
0,1 segundo (mínimo) ~ 999 minutos (máximo) continuamente ajustável
Este produto é fácil de usar e poderoso, mas os compradores por favor leia as instruções de operação deste produto em detalhes. É um produto muito prático.
Destaques do módulo:
1. A fonte de alimentação larga da tensão (6 ~ 30V) apoia a fonte de alimentação micro USB 5.0V, que é muito conveniente usar-se;
2. A interface é clara e simples, poderosa, fácil de entender e quase atende a todas as suas necessidades;
3. Há uma função chave da parada da emergência (chave da parada), com proteção reversa da conexão, conexão reversa não queima;
4. Adicionado modo de suspensão, após habilitá-lo, sem qualquer operação dentro de 5 minutos, desligue automaticamente a tela; qualquer chave para acordar;
5. Diferentes parâmetros OP, CL, LOP podem ser definidos, esses parâmetros são independentes uns dos outros e salvos separadamente;
6. Todos os parâmetros de configuração são salvos automaticamente após o desligamento.
Modo operacional:
P1: Depois que o sinal é acionado, o relé é ligado para o tempo OP e depois desligado; durante o tempo OP, as seguintes operações
P1.1: O sinal é inválido quando acionado novamente
P1.2: O sinal dispara novamente para re-timing
P1.3: O sinal aciona o reset novamente, o relé é desconectado e o tempo para;
P-2: Dê o sinal de gatilho, depois que o relé é desligado para o tempo CL, o relé é ligado para o tempo OP, após a conclusão do tempo, o relé é desligado;
P3.1: Dê o sinal do disparador, depois que o relé é girado sobre para o tempo do OP, o relé desconectará o tempo do CL, e ciclo então as ações acima, dão o sinal outra vez no ciclo, o relé será desconectado e interromperá o tempo; o número de ciclos (LOP) pode ser definido;
P3.2: Não há necessidade de acionar o sinal após ligar, o tempo OP de condução do relé, tempo CL de desconexão do relé, ciclo as ações acima; o número de ciclos (LOP) pode ser definido;
P-4: Função de retenção do sinal Se houver um sinal de gatilho, o temporizador é apagado e o relé permanece ligado; quando o sinal desaparece, o relé é desconectado após o sincronismo do OP; durante o sincronismo, há outro sinal, e o temporizador é apagado;
Parâmetros do produto
1: Tensão de funcionamento: 6-30V suporte micro USB 5.0V
2: Fonte do sinal do disparador: disparador de nível elevado (3.0V-24V) A terra do sinal e a terra do sistema não estão na mesma terra para melhorar a capacidade antiparasitária do sistema (você pode igualmente curto-circuito a terra comum por si mesmo)
3: Capacidade de saída: pode controlar o equipamento dentro DC 30v 5A ou AC 220v5A
4: Corrente quieta: 20mA Corrente de trabalho: 50mA
5: Vida útil: mais de 100.000 vezes; temperatura de trabalho: -40-85 °C; tamanho: 6.2*3.8*1.7cm
6: Com isolamento optoacoplador, maior capacidade anti-interferência, placa de circuito industrial, parâmetros definidos são sempre lembrados após a falha de energia.
Escala do sincronismo
0,1 segundo (mínimo) ~ 999 minutos (máximo) continuamente ajustável
Como escolher o intervalo de tempo:
Após definir o valor do parâmetro na interface de seleção de modo, pressione rapidamente o botão STOP para selecionar o intervalo de tempo;
XXX. O ponto decimal está no lugar dos, intervalo de tempo: 1 segundo a 999 segundos
X X.X O ponto decimal está na décima posição, e o intervalo de tempo: 0,1 segundo a 99,9 segundos
X.X.X. Todos os pontos decimais estão acesos, intervalo de tempo: 1 minuto a 999 minutos
Por exemplo, se você quiser definir o OP para 3,2 segundos, mova o ponto decimal para a casa das dezenas e o tubo digital exibirá 03,2.
Descrição do parâmetro: OP no tempo, CL fora do tempo, tempos de ciclo LOP (1-999 vezes, "---" representa ciclos infinitos)
Esses parâmetros são independentes um do outro, mas todos os modos compartilham esses parâmetros. Por exemplo, quando o OP ligado é ajustado a 5 segundos em P1.1, e o usuário quer comutar ao modo P1.2, a seguir incorpore P1.2 para ajustar os parâmetros correspondentes, OP Também será de 5 segundos;
Na interface principal (display 000), pressione rapidamente o botão SET, OP (CL, LOP) e o tempo correspondente XXX será exibido;
Se houver apenas tempo de OP (como o modo P1.1, P1.2, P1.3) no modo, então pressione rapidamente a tecla SET apenas exibirá OP e o tempo correspondente;
Se houver OP, CL, LOP no modo (por exemplo, modo P3.1, P3.2), pressionando rapidamente a tecla SET exibirá OP e tempo correspondente, CL e tempo correspondente, LOP e tempos correspondentes;
Depois de definir o modo, você pode visualizar facilmente os parâmetros definidos no modo atual pressionando rapidamente o botão SET na interface principal, o que é muito conveniente!
Como definir os parâmetros
1. Primeiro determine o modo de trabalho do relé;
2. De acordo com o modo de trabalho do relé, na interface principal (quando o módulo é ligado, ele piscará o modo de trabalho atual (modo P1.1 padrão), e depois entrar na interface principal,) "Pressione e solte o botão SET por 2 segundos" Digite a interface de seleção de modo, Selecione o modo a ser definido pressionando rapidamente os botões UP e DOWN (P1.1 ~ P-4);
3. Depois de selecionar o modo a ser definido (por exemplo, P3.2), pressione rapidamente o botão SET para definir os parâmetros correspondentes, então os parâmetros a serem definidos piscarão (OP no tempo, tempo de folga CL, tempos do ciclo LOP ("-- -" representa um ciclo infinito)), Ajuste o valor do parâmetro com UP e DOWN, imprensa longa do apoio (aumento ou diminuição rápidos) e imprensa curta (aumento ou diminuição por 1 unidade); após ter ajustado o valor do parâmetro, pressione rapidamente o botão STOP Para selecionar a posição da vírgula decimal, selecione o intervalo de tempo (Tempo correspondente 0,1 segundos para 999 minutos); pressione rapidamente a tecla SET para definir o próximo parâmetro do modo atual, o processo é o mesmo que acima;
4. Depois de definir os parâmetros do modo selecionado, pressione e segure o botão SET por 2 segundos e solte-o. O modo atualmente definido irá piscar e, em seguida, retornar à interface principal. A configuração do parâmetro é bem sucedida, muito simples!
Interface principal: "000" (sem ponto decimal) é exibido quando o relé não está funcionando, e há um ponto decimal quando o relé está funcionando, o que é muito claro!
Interface de seleção do modo: Pressione e aperte o botão SET para entrar, depois que a configuração estiver concluída, pressione e aperte o botão SET para sair e retornar à interface principal, muito simples!
