Descrição

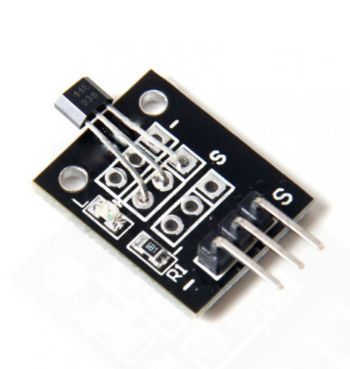

Este sensor pode ser utilizado para detecções de posição, velocidade ou movimento direcional. Com a finalidade de reconhecer campos magnéticos, é muito utilizado para controlar: o número de voltas que uma roda irá efetuar, o RPM de um motor enquanto estiver funcionando. Para utilizar o sensor de efeito hall pode-se optar por dois modos de ligação junto a plataforma de prototipagem, são elas: a saída digital DO, que tem sensibilidade controlada pelo potenciometro e a saída digital AO, com sensibilidade independente deste, o que vai depender da necessidade do projeto em questão.
Especificações técnicas
O dispositivo inclui um regulador de tensão para sensoriamento magnético, um comparador que amplifica a tensão hall, e um Schmitt trigger para fornecer a histerese do chaveamento rejeitando ruídos, e uma saída coletor aberto. Um regulador bandgap interno é usado para fornecer tensões de alimentação compensando a temperatura para circuitos internos e permite um amplo range de tensão de operação.
Se um fluxo magnético muito denso se aproximar, DO é ligado (nível lógico baixo). O estado da saída é mantido até que um fluxo magnético reverso caia em Brp causando o desligamento de DO (nível lógico alto).
Especificações:
- Código do fabricante: US1881LUA
- Tensão de operação: 3,5V a 5VDC
- Temperatura de operação nominal: de -40 a 150ºC
- Encapsulamento: TO-92 Flat
- Baixo consumo de corrente
- Compensa temperaturas
- Grande range de tensões de operação
- Pré-driver com coletor aberto
- Corrente drenada na saída de no máximo 50mA
- Proteção para polaridade reversa
