Descrição:
Se você já precisou trabalhar com dispositivos que operam em 5V e outros com 3,3V já deve ter percebido que este pequeno detalhe pode ser bem chato. Nem sempre montar vários divisores de tensão pode ficar tão confiável e robusto, sem falar no espaço ocupado. Esta placa é um conversor de nível lógico bidirecional, ou seja, ela é capaz de fazer um step-down de sinais 5V para 3,3V e também um step-up de sinais 3,3V para 5V. São ao todo 2 canais com 4 pinos cada, podendo operar simultaneamente ou isoladamente um do outro.

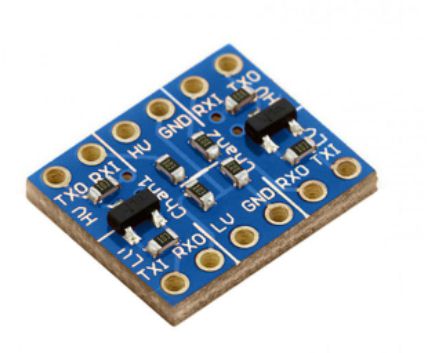

A distribuição dos canais pode ser verificada nas imagens do anúncio. Nos pinos centrais, os pinos HV (High Voltage), GND e LV (Low Voltage), são as tensões de referência e esses pinos devem ser alimentados para que o módulo funcione.
Os pinos TX0 e TXI são bidirecionais, ou seja, podem converter sinais de 3.3V para 5V em ambos os sentidos, ideal para uso com módulos I2C. Já os pinos RXI e RX0 são unidirecionais: o sinal de 5V entra no pino RXI e sai 3.3V no pino RX0.
Atenção: este componente é indicado apenas para converter nível lógico (sinal), e não tensão. Se você precisa de um conversor de tensão 5V para 3.3VDC , confira o anúncio do Conversor Step Down 5V/3.3V.
Especificações:
– Conversor de tensão 3,3-5V
– Funciona também para 2.2V
– Dimensões: 15.5 x 16 x 11.5 mm
Pinagem:
– TXI e TXO: Entrada e saída bidirecional
– RXI e RXO: Step Down
– LV: Tensão de referência (baixa)
– HV: Tensão de referência (alta)
– GND: Ground
