Introdução do produto:

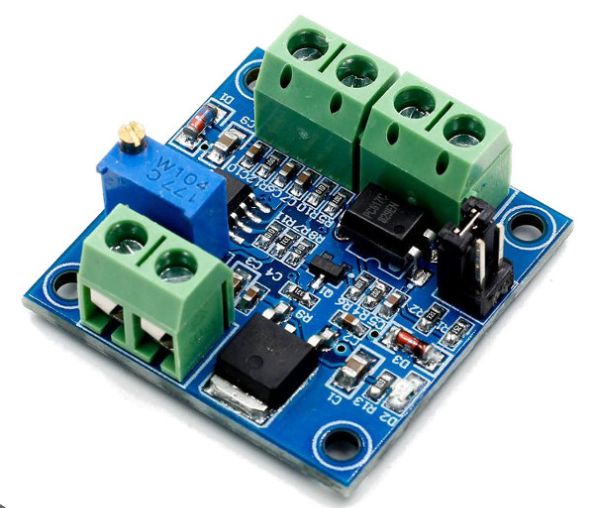

Este módulo é um módulo capaz de conversão de tensão e PWM. O sinal digital PWM sinal analógico é convertido em 0 para 1OV. A tensão de saída é ajustado pelo ciclo de todo o PWM. 0-5V-10V V-PWM pode converter a tensão para 0%-100% de saída de PWM, e ajustar o ciclo de PWM ajustando a tensão.
Parâmetro do produto:
PWM de tensão:
Módulo de tensão de funcionamento: DC 12V-30V: (power requisito de energia: maior que 100MA)
Faixa de freqüência de recepção do sinal de PWM: 1KHZ KHZ-3:
Faixa de nível de entrada de sinal PWM:
Pico 4.5V para 10 nível V, jumper pino é inserido em 5V. Este tipo de nível de sinal é voltada principalmente para o cartão de controle industrial convencional (tais como MACH3 board) e a interface de 5V CPU;
Pico 12 para 24 nível V, jumper pino inserido no 24V. Este tipo de nível de sinal é voltada principalmente para a interface PLC convencional.
Faixa de conversão: 0%-1 00% PWM conversão para 0-10V tensão
Tolerância: 5%.
Tensão para PWM:
Módulo de tensão de funcionamento: DC 5V-12V
Saída PWM frequency: cerca de 50KHZ
PWM amplitude: 5V
Faixa de conversão: 0-5V/0-10V
Conversão de tensão: 0%-100% 6PWM
Tolerância: 1%-3%
Pin descrição:
PWM de tensão:
VCC: fonte de alimentação de Trabalho 12V-30V.
GND: terra de alimentação de trabalho.
PWM: Entrada do terminal positivo do sinal de PWM.
GND: terminal negativo do sinal de Entrada.
VOUT: 0-10 da tensão de saída V
GND: terra da tensão de saída.
