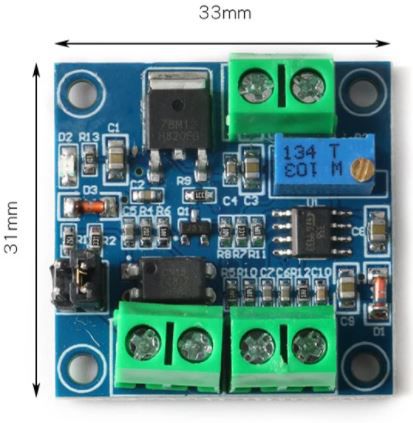

conversor de pwm a 0-5 v 0-10 v digital ao módulo de potência ajustável do sinal análogo pwm
Introdução do produto:
Este módulo é um módulo capaz de converter a tensão e pwm. O sinal digital de pwm é convertido em 0 ao sinal analógico de 1ov. A tensão de saída é ajustada pelo ciclo de trabalho do pwm inteiro. V-PWM pode converter 0-5v-10v tensão para 0%-100% pwm saída, e ajustar o ciclo de trabalho pwm ajustando a tensão.
Parâmetro do produto:
PWM de tensão:
Tensão de funcionamento do módulo: dc 12 v-30 v: (exigência de potência: maior do que 100ma)
Faixa de frequência de recepção do sinal de pwm: 1 khz-3 khz:
Faixa de nível de entrada de sinal pwm:
Pico 4.5 v ao nível 10 v, pino de ligação em ponte é inserido em 5 v. Este tipo de sinal de nível é destinado principalmente ao cartão de controle industrial convencional (tal como a placa mach3) e à interface da cpu 5 v;
Pico 12 a 24 v nível, pino de ligação em ponte inserido em 24 v. Este tipo de sinal nivelado é destinado principalmente à relação convencional do plc.
Faixa de conversão: 0%-1 00% pwm conversão para 0-10 v tensão
Tolerância: 5%.
Tensão para PWM:
Tensão de funcionamento do módulo: dc 5 v-12 v
Saída de freqüência pwm: cerca de 50 khz
Amplitude de pwm: 5 v
Faixa de conversão: 0-5 v/0-10 v
Conversão de tensão: 0%-100% 6pwm
Tolerância: 1%-3%
Pin descrição:
PWM de tensão:
Vcc: fonte de alimentação de trabalho 12 v-30 v.
Gnd: terra de energia de trabalho.
Pwm: entrada do terminal positivo do sinal pwm.
Gnd: terminal negativo do sinal de entrada.
Vout: tensão de saída 0-10 v
Gnd: terra da tensão de saída.
